第一篇 設計規范
在方案設計、規劃、制造中、我們將嚴格按照貴公司的技術要求、行業標準要求、結合公司多年的設計經驗、進行規范、優化設計制造、確保貴公司以先進的工藝、一流的設備、良好的工作環境生產出更加優質的產品。
一：設計理念
采用先進工藝、先進設備、以最低成本生產出一流優質產品，為貴公司帶來最大的經濟效益。
二：設計原則
1 按國家各種設計規范進行設計。
2 采用先進的涂裝工藝，確保設備運行穩定可靠，操作簡單。
3 利用設計的科學性、設備的先進性確保涂裝工藝的實施，生產一流產品。
4 力求按照科學性和經濟性的原則做出系統合理、整體最優設計。
5 盡可能以最低的成本生產出優質產品。
6 精心合理安排各設備及管網布置，做到布局合理，物流暢通。
第二篇 涂裝生產線設計基本條件
一：總體設計方案
1、處理工件要求：
序 號 | 名 稱 | 內 容 |
A | 工件類型 | 工具柜 |
B | 最大尺寸 | L3000*W350*H2000mm |
C | 工件材質 | 金 屬 |
2、設計要求：
A | 涂裝類別 | 噴塑 |
B | 設計鏈速 | V=1.5m/min （可調） |
C | 工作日制 | 251天/年 |
D | 產 量 |
|
E | 間 距 | 單點吊距500mm |
F | 吊掛間距 | 雙點吊掛間距2000mm |
G | 工件最大重量 | 80kg |
H | 每掛工件數量 | 1件/兩掛 |
I | 工件吊裝方式 | QXG300型懸掛式連續運轉 |
J | 懸掛鏈總長 | 90米 |
3、動力能源條件：（用戶負責提供）
電 源
| 動力回路 | AC 380V(±20%)×50HZ×3Φ |
控制回路 | AC 220V(±20%)×50HZ×1Φ |
照明回路 | AC 220V(±20%)×50HZ×1Φ |
壓縮空氣 | 一次側壓力：0.6-1.0 MPA 空壓：8kg/cm2 |
加 熱 源 | 天然氣加熱 |
4、業務范圍：
A、整套設備平面圖紙
B、廠內設備制作
C、現場設備安裝
D、設備調試
E、設備維護保養
5、生產線工藝流程：
人工上件 →預脫脂→脫脂→水洗1→水洗2→硅烷→水洗3→熱水洗4→鈍化→熱水洗→吹水→水份烘干（120℃）→自然冷卻→人工下件
6、工程分工表：
序號 | 工程內容細分 | 貴廠 | 弊廠 |
1 | 生產線的設計、制造及安裝調試 |
| △ |
2 | 輸送機的采購、安裝、自身調試、報檢 |
| △ |
3 | 工件輸送機控制系統 |
| △ |
4 | 一次側水、壓縮空氣、等管線施工（至設備使用點） | △ |
|
5 | 一次側供電接點送到弊廠設備控制柜 | △ |
|
6 | 一次吊具配套 |
| △ |
7 | 二次吊具制作 | △ |
|
8 | 風機出口以上部分排風管 |
| △ |
9 | 屋面風管出口坐標尺寸 |
| △ |
10 | 屋面開孔、風管固定及屋面防漏 | △ |
|
11 | 設備土建地坑外形尺寸、坐標位置圖和預埋件圖紙 | △ |
|
12 | 設備土建基礎圖（滿足施工要求） | △ |
|
13 | 設備進場施工 |
| △ |
14 | 生產線驗收所需動力條件和材料、工件 | △ |
|
15 | 安裝現場用動力電、壓縮空氣、水及照明等的提供 | △ |
|
16 | 安裝現場行車（含叉車、汽吊）及操作員、現場保安 | △ |
|
17 | 灌裝液化氣、管路接到燃燒器（含汽化爐） | △ |
|
7、所需設備
序號 | 名 稱 | 數 量 |
1 | 前處理系統（電加熱） | 1套 |
2 | 脫水烘道（天然氣加熱爐） | 1座 |
9 | QXG300型懸掛式輸送鏈 | 1套 |
11 | 電 器 控 制 系 統 | 3套 |

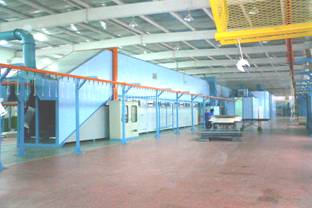

二、聯合前處理室
2.1、結構說明
前處理設備采用連續通過式噴淋清洗，設備主要由噴淋棚體、液槽、管路循環噴淋系統（包括噴嘴、水泵、閥門、壓力表等）、槽液加熱系統、排風系統等組成。
本設備設8道工序，包括：預脫脂、脫脂、水洗1、水洗2、硅烷、水洗3、熱水洗4、鈍化、熱水洗，水份吹干各工序全部采用噴淋式，噴嘴全部采用方向可調的卡扣式易拆型噴嘴，噴淋管和噴嘴的布置可保證工作液對工件的最佳清洗效果。
噴淋棚體：
噴淋棚體是聯接設備的主體，為全封閉式結構，所有清洗及成膜在封閉棚體內一次完成，中間過渡段設有檢修門及檢修平臺，進出口處設有方便人進出的梯子。各噴淋段之間設有防濺門并留有足夠的瀝水段以防竄液。棚體外壁板均選用δ1.2不銹鋼板，上下采用不銹鋼包邊。棚體頂部全封閉, 加熱段頂部設有保護罩，保護罩底部開口設封氣毛刷, 毛刷為耐高溫、耐酸、耐堿材料;并設有三臺排風裝置，可以阻止氣體外竄，保護軌道和鏈條不受腐蝕。
由于前處理各功能槽、通道及噴淋循環管路等系統接觸腐蝕性介質，所以根據使用要求噴淋與過渡棚體側板全部采用δ1.2mm不銹鋼板、迷宮式插接結構。底部淌水板采用δ2.0mm不銹鋼板折彎后連續焊接。
液槽：
所有液槽均采用主、副槽結構，主、副槽之間設置不銹鋼雙層過濾網，以除去液槽中的雜質，從而減少噴嘴和水泵的堵塞。
各槽體全部采用δ2.5mm的不銹鋼鋼板焊接而成，管路全部采用不銹鋼鋼管；按各段功能要求，設加液口、排放閥、溢流口（或回流口）等。需加熱的槽體加δ50mm厚巖棉保溫，外敷δ1.2mm厚不銹鋼板。
槽液中油的含量低于5g/L，同時也延長了槽液使用壽命。預脫脂及脫脂槽中的油脂處理，采用油水分離器處理。
噴淋裝置：
噴淋裝置由循環泵、噴淋管道、噴嘴、及閥門組成。各工位循環泵均選用臥式泵，噴嘴采用快速夾扣式調向噴嘴。噴嘴底座材質為PP，夾扣為不銹鋼材質加工而成。噴淋管路為不銹鋼管，閥門過流部分材質均為不銹鋼。
循環噴淋泵均采用國內優質離心泵。硅烷噴淋離心泵選用耐腐蝕離心泵。
◇ 槽液加熱系統：加熱能源為電加熱
均采用槽內間接加熱(設置不銹鋼熱交換器)的方式，使槽液迅速升溫到設定溫度；
槽液的溫度采用溫度傳感器和數顯溫控儀表進行自動監測和自動控制。脫脂、水洗工位采用逆流清洗，減少脫脂液及水量消耗。
◇ 過濾系統：
用不銹鋼網制成濾網安裝在泵的進口，同時循環管路上配有Y型過濾器，防金屬雜質破壞泵、閥和噴嘴，影響使用效果，濾網為活動式，可方便拆卸清理。
◇ 排風系統：
為防止設備噴射區的槽液蒸汽擴散到車間腐蝕設備或工件，在噴淋通道頂部設置有保護裝置，以防止槽液蒸汽對懸鏈的侵蝕以及防止?jié)櫥臀廴竟ぜ筒垡?，加熱段配置有排風系統，采用抽、吸式結構防止水霧等外逸到車間，保護車間環境。
用兩臺氣霧處理裝置處理蒸汽，由軸流防腐風機和鍍鋅鋼管制成的排風管道組成，處理率達75%，產生的冷凝水按工藝要求排放至冷凝水管路集中排放。氣霧處理裝置原理：蒸汽源從通風口自下而上的通過緩沖介質凝聚成水滴，形成冷凝水，冷凝水垂直回流到槽內，氣流經除霧后由風機排出，如排空氣體不進行處理，排出的風口會有蒸汽或水汽。由于排放的氣體已經過處理，風機以后的排風管路采用鍍鋅鋼板制作。
◇ 供水管路：
由不銹鋼及閥門組成，在每個槽體上方設有閥門，人工補水。
◇ 排污：
主要由蓄水池、排污泵及管路閥門等組成，在水洗1及水洗2槽體之間設置蓄水池，為減小基礎開挖深度，槽體排液的同時排污泵啟動將污水泵送到買方污水處理站。從蓄水池到污水處理站的排污管路由買方負責。
懸鏈設置在室體圍護結構之外，為防止蒸氣對懸鏈的腐蝕，一是在一次吊具下方即室體上方兩側設置交叉毛刷密封；二是在加熱段室體頂部開口處設置排風口，將溢出的水氣排出。
前處理設備在合格化學品的前提下，符合GB7692-87《涂漆前處理工藝安全》和GB7693-87《涂漆前處理工藝通風凈化》的有關規定。前處理整機噪音≤80dB。
◇ 吹水：
前處理出口設置風幕風機吹水工序，可吹去工件表面積水，縮短水分干燥時間。
◇其它：
前處理所有聯結件采用不銹鋼材質；
2.2、主要技術參數
序號 | 項目 | 技術參數 | 備注 |
1 | 長度 | 26000mm |
|
2 | 寬度 | 1100mm(通道)，1800mm(槽體) |
|
3 | 高度 | 3200mm(軌頂) |
|
4 | 排氣量 | 3×5820m3/h |
|
5 | 排風機功率 | 3×0.75KW |
|
6 | 熱源 | 電加熱 |
|
7 | 預 脫 脂 | 槽體 | 1800×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
換熱器 | 電加熱 |
|
噴嘴 | 170只；V型、PP材質；6L/min |
|
噴淋管 | 支管DN32（5排）；主管DN65 |
|
長度 | 1.35m（過渡段）+1.35m(噴淋)+1.35m(過渡段) |
|
8 | 脫 脂 | 槽體 | 1800×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
換熱器 | 電加熱 |
|
噴嘴 | 170只；V型、PP材質；6L/min |
|
噴淋管 | 支管DN32（5排）；主管DN65 |
|
長度 | 1.35m（過渡段）+1.35m(噴淋)+1.35m(過渡段) |
|
9 | 水 洗 1 | 槽體 | 1800×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
噴嘴 | 136只；V型、PP材質；6L/min |
|
噴淋管 | 支管DN32（4排）；主管DN65 |
|
長度 | 1.35m（過渡段）+1.35m(噴淋)+1.35m(過渡段) |
|
10 | 水洗 2
| 槽體 | 1800×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
噴嘴 | 170只；V型、PP材質；6L/min |
|
噴淋管 | 支管DN32（5排）；主管DN65 |
|
長度 | 1.35m（過渡段）+1.35m(噴淋)+1.35m(過渡段) |
|
11 | 硅
烷
| 槽體 | 1800×1600×1200 |
|
噴淋泵 | KQWH680-125 60m3/h×16m×2960r/min×5.5KW |
|
噴嘴 | 374只；O型；PP材質；6L/min |
|
噴淋管 | 支管DN25（11排）；主管DN80 |
|
長度 | 1.35m（過渡段）2700m(噴淋)+1.35m(過渡段) |
|
12 | 水 洗 3 | 槽體 | 1800×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
噴嘴 | 136只；V型、PP材質；6L/min |
|
噴淋管 | 支管DN32（4排）；主管DN65 |
|
長度 | 1.2m（過渡段）+0.9m(噴淋)+1.2m(過渡段) |
|
13 | 熱水 洗 4 | 槽體 | 18000×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
噴嘴 | 136只；V型、PP材質；6L/min |
|
換熱器 | 電加熱 |
|
噴淋管 | 支管DN32（4排）；主管DN65 |
|
長度 | 1.35m（過渡段）+1.35m(噴淋)+2.0m(出口) |
|
14 | 鈍
化
| 槽體 | 1800×1600×1200 |
|
噴淋泵 | KQWH680-125 60m3/h×16m×2960r/min×5.5KW |
|
噴嘴 | 374只；O型；PP材質；6L/min |
|
噴淋管 | 支管DN25（11排）；主管DN80 |
|
長度 | 1.35m（過渡段）2700m(噴淋)+1.35m(過渡段) |
|
15 | 熱水 洗 4 | 槽體 | 1800×1200×1200 |
|
噴淋泵 | KQWH65-125 30m3/h×18m×2960r/min×3KW |
|
噴嘴 | 136只；V型、PP材質；6L/min |
|
換熱器 | 電加熱 |
|
噴淋管 | 支管DN32（4排）；主管DN65 |
|
長度 | 1.35m（過渡段）+1.35m(噴淋)+2.0m(出口) |
|
16 | 總功率 | 41KW+84kw |
|
三.烘干烘道設備
1 | 天然氣加熱強制熱風循環烘道 | 1座 |
| 結構形式：并列直通隧道橋式 |
|
| 固化爐有效尺寸約： 20000*600*2600㎜（L*W*H） |
|
2 | 烘道室體（包括燃燒加熱室） |
|
| ——采用拼裝結構，外壁為外0.5㎜波紋板，內壁為0.5mm不銹鋼板，保溫層厚100mm |
|
3 | 燃燒加熱室 | 1套 |
| 加熱方式： 換熱式熱風循環 |
|
| ——含加熱室室體、不銹鋼換熱器（3.0tmmSUS310）保溫巖棉厚度150mm（100kg/m3）等級 |
|
| ——角鋼、槽鋼等型材焊制內撐框架 |
|
4 | 天然氣燃燒機及控制系統 |
|
| ——燃燒機功率 40×104kcal/h | 1臺 |
5 | 耐高溫?zé)嵫h(huán)風機，耐溫350℃，低噪聲，大風量高效4-72 No6C | 2臺 |
| ——特制低噪音設計，具良好高溫穩定性 |
|
| ——固化爐風量10200m3/ h風機風壓1270Pa風機功率N=11KW |
|
6 | 送風管、送風支管、送風調節風門 | 若干 |
| ——1.0SUS304材質制作， |
|
7 | 回風口 | 1套 |
| ——1.0SUS304材質制作 |
|
8 | 加熱管道 | 若干 |
| ——140316不銹鋼管 |
|
9 | 支座 | 1座 |
| ——角鋼、方管等型材焊制內撐框架 |
|
10 | 電控、溫控儀表盤 | 1套 |
| ——數字溫控儀，上下限溫度設定自動控制 |
|
| ——開關、接觸器、繼電器，指示燈 正泰、西門子品牌 |
|
| ——指示燈 |
|
| ——電纜、橋架等 |
|
| ——超溫安全保護探頭及溫控系統、靈敏可靠 |
|
11 | 輸送速度：1.5m/min（0.5～2m/min） |
|
13 | 固化時間：約20.0min |
|
14 | 固化溫度120℃ |
|
15 | 升溫時間：20-30min左右 |
|
熱風循環工作原理：
烘干、固化時，通過風機將烘道內的空氣（經初級過濾網過濾后），送入燃燒室進入熱能轉換器進行熱量交換，經過風機風道出口，熱空氣從烘道底部風管出口進入到烘道室內。風管出口設置數塊風量可調閥,用來調節控制室內風的流速及溫差。烘道內的熱空氣經回風管吸入起循環作用，除吸進少量新鮮空氣外，絕大部分熱空氣又被繼續加熱利用，循環送入到烤房內部，使得烤房內溫度逐步升高，當溫度達到設定溫度時燃燒器自動關閉，起到溫差縮小的作用。
設備結構特點：
1. 生物顆粒加熱熱風循環烘道由進出口橋段、室體、送回風管道、底框架、內框架、加熱系統及自動控溫系統等組成。
2. 采用橋式烘道，減少占地面積，節約設備成本，最大限度的減少熱量損失。
3.
烘道外壁采用互式壓型板，既保證了壁板強度，更可使每個視角觀察設備時外表的美觀，均稱。
4. 烘道室體采用一體式保溫板外0.5㎜彩涂波紋板,內用0.5㎜不銹鋼板,內敷100㎜厚隔熱巖棉。壁板采用插板式結構，室體插板對縫嚴密，無漏熱現象，外表平整美觀，保溫效果好外壁中間溫差≤10℃+室溫，底架主材采用80*80矩形
管組焊而成。
5. 燃燒室插板內壁為不銹鋼板，外壁為鋼板，內、外壁內填充纖維巖棉絕熱層，絕熱層厚度為150mm。
6. 整體插板組由型鋼、內框架、插板槽、插板帽等連接為一體安裝在高架底座上。
7. 熱風循環系統采用下送風、上回風方式，有效利用了工件掛具肩部的空間，提高了爐體有效容積利用系數，減少裝機功率。
8. 主送風管采用均勻送風設計，送風管均設有調節閥，保證了爐內溫度場的均勻，便于調節。
9. 循環風機采用特制的耐高溫、低噪音離心風機，風機的葉輪、主軸及軸承均經過特殊處理，噪音≤85dB。

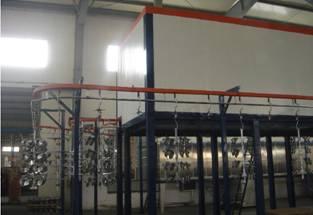

四：懸掛鏈輸送系統
1、 懸掛輸送機包括驅動裝置、張緊裝置、鏈條、直軌、各種角度的彎軌檢查軌、伸縮接頭、潤滑裝置及各種括架和吊架等等。
2、 驅動裝置采用臥式、并設置有過載防護機構、張緊機構采用重錘張緊。
3、 鏈條采用軸承鏈條。
4、 懸掛線輸送設備明細表：
序號 | 懸掛輸送系統 | 共1套 |
1 | 型號：QXG300型懸掛式輸送鏈 |
|
2 | 鏈條節距：300mm |
|
3 | 單點吊重：50kg |
|
4 | 懸掛輸送機～90米/套 |
|
5 | 驅動電機2.2KW |
|
6 | 軌道截面78*84*3.5t |
|
7 | 控制方式 變頻調速，設計運行速度2m/min可調 |
|
8 | 鏈條允許拉力 5KN，鏈條破斷拉力50KN≥ |
|
9 | 水平彎軌轉彎半徑 R=900mm |
|
10 | 上拱下?lián)?span> α=22.5° |
|
11 | 驅動方式 鏈條覆帶驅動 |
|
12 | 使用溫度 -20～250℃ |
|
13 | 懸掛吊架立柱 80*80*2方管 |
|
14 | 加油方式 加油杯自動滴油 |
|
15 | 吊掛間距 2000㎜ |
|
5、
結構設計：
A、全線垂直彎軌夾角為30度，垂直彎軌和水平彎軌均采用耐磨的錳鋼材質彎軌。
B、爐體內有效區的兩端配置伸縮軌。
C、在懸鏈的適當位置安裝潤滑裝置和檢查軌。
D、選擇適合距離安裝軌道支撐架，采用立柱支撐和懸吊支撐方式，具體安裝方式視現場條件而定。
E、采用變頻調速驅動，并在多處設置急停按鈕。
F、軌道安裝過程中，使用水準儀和水平尺進行校正。
G、兩軌焊接時使用軌道專用胎具，確保接縫處的內表面光滑平整。
H、調試后的懸掛線在全線滿負荷情況下，經180度爐溫烘烤時，運行平穩，安全可靠，無異常現象。
I、驅動裝置設置過載防護機構，當驅動力超過設定值時，限力機構動作，切斷電源，輸送機停止運行。
J、張緊裝置采用重錘張緊。
六：電器控制系統
1、控制系統
包括控制箱、控制柜、電纜、電纜橋架、穿線管等。
2、制作方式及電控箱配置
整廠設備采用與控制系統相結合，本著安全實用操作方便，布局美觀等原則。
3、制作規范及主要元器件產地
● 電控箱： 若干
● 所有電器采用過載、短路保護強、若電分開布置。
● 電控箱外殼采用SS-1mm冷板折成型，表面噴塑，顏色客戶可自定。
● 電控系統的電機主回路采用傳統的斷路器、接觸器、熱繼電器，具有短路過載及缺相保護功能。
● 系統內設：工藝流程、參數設置、輸送鏈控制、各種泵體啟動控制、固化烘道風機與爐子連鎖控制等其他功能。
● 烘爐的循環運風系統與加熱具有連鎖和時間控制功能。
● 生產線各部分之間實行連鎖控制，烘爐啟動，輸送系統必須啟動。
● 電器柜面板采用SS-1mm冷板制作，標志清晰、表面整齊、豪華美觀，內部布局合理，排列整齊。便于觀察和操作，元器件均采用名優產品，節能、性優、易購。柜門把手配有鎖具，各種控制按鈕、轉換開關、儀表指示燈等標牌。
七、質量保證
（1）乙方保證所供貨物是全新的、未使用過并符合甲方所規定的技術要求。
（2）乙方保證所供貨物所采購的配件和元器件是正規廠商提供的合格產品，符合設計和使用要求。
（3）乙方保證在合同簽訂之日起5天內提供噴漆設備整體布置及地基圖
（4）乙方所供貨物在正常使用、保養條件下，承諾質量保證期為貨物最終驗收交付之日起12個月。在質量保證期內，由于乙方設計、工藝和材料及配件選取方面的缺陷而發生的設備故障，乙方負責保修，所需費用由乙方承擔。
（5）貨物到達甲方后，由于甲方保管不善而造成的質量問題或超出保修期，乙方負責維修，有關費用由甲方承擔。
八、售后服務承諾
（1）乙方在交付所供貨物時，隨機提供產品使用說明書、合格證。包括設備總圖、電氣原理圖、操作使用說明和保養維修注意事項及設備正常運行所需易損件、備件清單等資料。
（2）乙方在所供貨物質保期內，向甲方免費提供質量保證的維修服務。
（3）乙方負責長期按出廠價提供所供貨物所需的維修配件和必要的技術服務。
（4）乙方負責長期提供所供貨物的維修服務，包括因甲方使用、保養不當而產生的故障維修和質保期滿后的常規維修服務，所需費用另行商定。
（5）乙方在接到甲方的故障維修通知（電話或者傳真）后，負責響應時間在6小時內，12小時內派專員到甲方現場進行處理。
九、施工組織
1、合同生效15天內，將安裝前的詳細要求及安裝基礎資料圖提供給買方。
2、訂單下發后，所有設備材料60日歷天內運輸?shù)桨惭b現場90日歷天內完成安裝調試并交付使用。
3、結構件材料和配套件按工程進度計劃采購到位。
4、制定施工安排，按設備不同結構和工種設置施工小組，按施工進度計劃實施工。
5、根據設計圖部分結構件在工廠內制作完畢，部分結構件在現場制作，最終部件運至現場進行組裝。
十、其它項目（包裝、運輸、安裝調試）
1、包裝、運輸
設備包裝堅固，并能防腐、防銹、防震、便于吊裝，適用于內陸運輸。因運輸原因而引起的設備銹蝕、破損等，由賣方自行更換。
2、安裝調試、培訓及驗收
我方將在設備安裝后負責對買方人員技術培訓。培訓內容包括設備的機械、電氣控制、維修、保養、操作等基本原理，并保證培訓人員有獨立的操作能力。
安裝調試：設備到貨后，我方將按買方通知的日期，派經驗豐富的專家到買方工廠負責安裝、調試、直至設備進入正常的工作狀態。
