FTQX-800I型螺旋式清洗機
技術協議
委托方：
制造商：無錫峰騰自動化科技有限公司
手 機：（0）18352529062 E-mail:wuxifengteng@qq.com
地 址：無錫市惠山區長安工業園區惠成璐9號 郵編：214171
追 求 品 質 · 精 益 求 精
第一篇 設計規范
在方案設計、規劃、制造中、我們將嚴格按照貴公司的技術要求、行業標準要求、結合公司多年的設計經驗、進行規范、優化設計制造、確保貴公司以先進的工藝、一流的設備、良好的工作環境生產出更加優質的產品。
一：設計理念
采用先進工藝、先進設備、以最低成本生產出一流優質產品，為貴公司帶來最大的經濟效益。
二：設計原則
1 按國家各種設計規范進行設計。
2 采用先進的處理工藝，確保設備運行穩定可靠，操作簡單。
3 利用設計的科學性、設備的先進性確保生產工藝的實施，生產一流產品。
4 力求按照科學性和經濟性的原則做出系統合理、整體最優設計。
5 盡可能以最低的成本生產出優質產品。
6 精心合理安排各設備及管網布置，做到布局合理，物流暢通。
第二篇 清洗機設計基本條件
一：總體設計方案
1、處理工件要求：
序 號 | 名 稱 | 內 容 |
A | 工件類型 | 螺絲、墊圈 |
B | 最小尺寸 | φ4mm |
C | 工件材質 | 金 屬 |
2、設計要求：
A | 處理類別 | 清洗 |
B | 設計制式 | 螺旋連續式 |
C | 工作日制 | 8H/天 |
D | 產 量 |
|
H | 每掛工件數量 | 1框/次 |
I | 工件上料方式 | 傳送帶輸送（甲方自供） |
3、動力能源條件：（用戶負責提供）
電 源
| 動力回路 | AC 380V(±20%)×50HZ×3Φ |
控制回路 | AC 220V(±20%)×50HZ×1Φ |
照明回路 | AC 220V(±20%)×50HZ×1Φ |
壓縮空氣 | 一次側壓力：0.6-1.0 MPA 空壓：8kg/cm2 |
加 熱 源 | 蒸汽管道 |
4、業務范圍：
A、整套設備平面圖紙
B、廠內設備制作
C、現場設備安裝
D、設備調試
E、設備維護保養
5、生產線工藝流程：
上件 →螺旋浸入式清洗→下件
6、工程分工表：
序號 | 工程內容細分 | 貴廠 | 弊廠 |
1 | 整機的設計、制造及安裝調試 |
| △ |
2 | 整機的采購、安裝、自身調試、報檢 |
| △ |
3 | 工件輸送機控制系統 |
| △ |
4 | 一次側水、壓縮空氣、等管線施工（至設備使用點） | △ |
|
5 | 一次側供電接點送到弊廠設備控制柜 | △ |
|
6 | 一次吊具配套 | △ |
|
7 | 二次吊具制作 | △ |
|
8 | 風機出口以上部分排風管（冷凝器） |
| △ |
9 | 設備土建地坑外形尺寸、坐標位置圖和預埋件圖紙 | △ |
|
10 | 設備土建基礎圖（滿足施工要求） | △ |
|
11 | 設備進場施工 |
| △ |
12 | 生產線驗收所需動力條件和材料、工件 | △ |
|
13 | 安裝現場用動力電、壓縮空氣、水及照明等的提供 | △ |
|
14 | 安裝現場行車（含叉車、汽吊）及操作員、現場保安 | △ |
|
二、設備結構與說明
2.1、結構說明

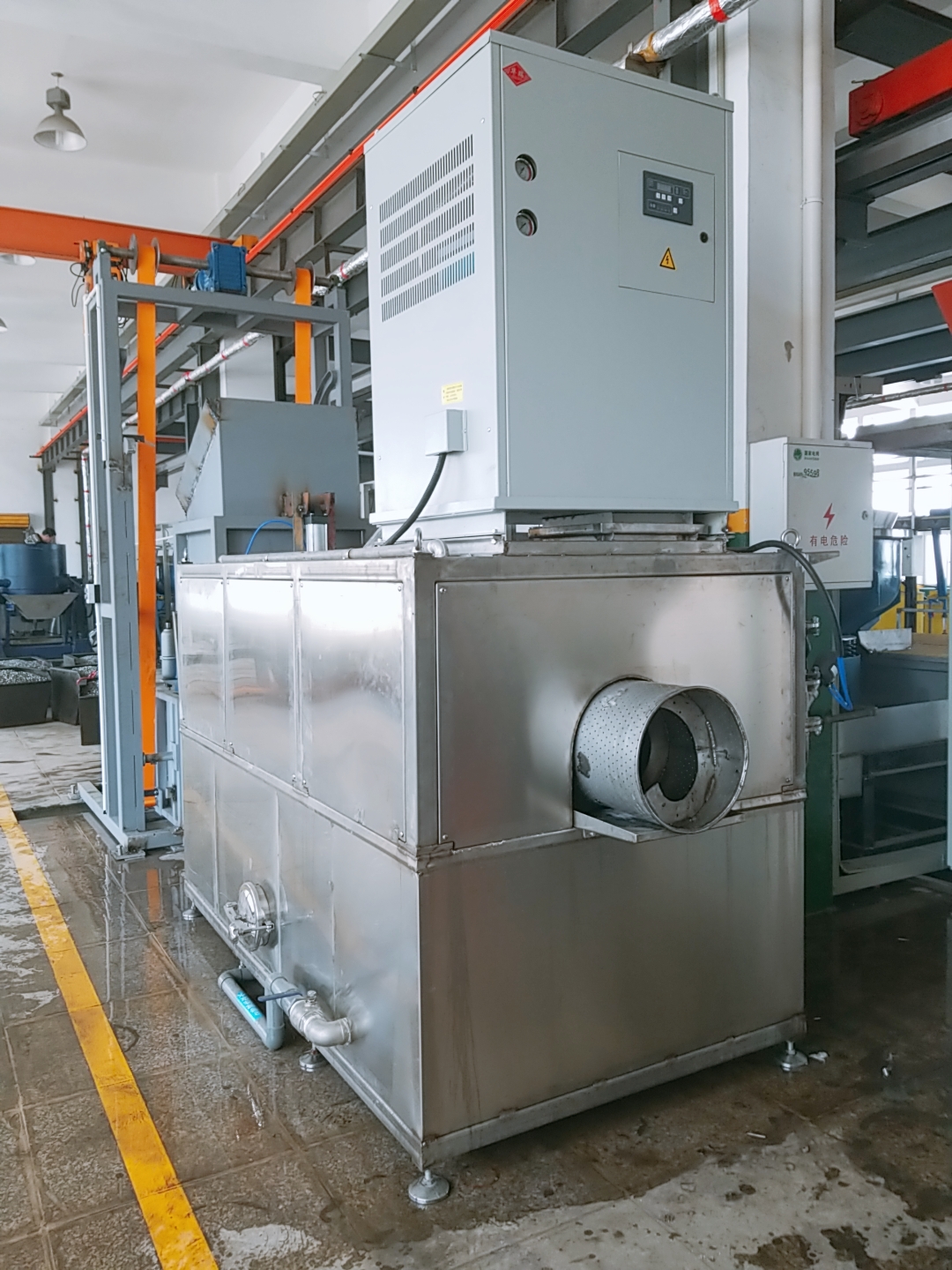

設備采用螺旋輸送是式清洗，設備主要由螺旋輸送滾筒、浸泡槽、副槽、管路循環系統（QBY3-25隔膜泵、閥門、壓力表等）、槽液加熱及控制系統等組成。
密閉室體：
設備整體是聯接設備的主體，為全封閉式結構，所有清洗在封閉室體內一次完成。室體外壁板均選用δ1.5不銹鋼拉絲板，上下采用不銹鋼包邊。棚體頂部全封閉, 加熱段頂部設有保護罩，保護罩頂部設有冷凝器, 可以阻止水汽外竄，保護整機不受腐蝕。
液槽：
所有液槽均采用主、副槽結構，主、副槽之間設置不銹鋼過濾網，以除去液槽中的雜質，從而減少水泵的堵塞。
各槽體全部采用δ3mm的不銹鋼鋼板焊接而成，主槽底板采用δ5mm的不銹鋼鋼板焊接，管路全部采用不銹鋼鋼管；按各段功能要求，設加液口、排放閥、溢流口（或回流口）等。需加熱的槽體加δ50mm厚巖棉保溫，外敷δ1.5mm厚不銹鋼板。
槽液中油的含量低于5g/L，同時也延長了槽液使用壽命。預脫脂及脫脂槽中的油脂處理，采用油水分離器處理。
◇ 槽液加熱系統：加熱能源為蒸汽加熱
均采用槽內間接加熱(設置不銹鋼熱交換管路)的方式，使槽液迅速升溫到設定溫度；
槽液的溫度采用溫度傳感器和數顯溫控儀表進行自動監測和自動控制。
◇ 過濾系統：
用不銹鋼網制成濾網安裝在泵的進口，同時循環管路上配有精過濾器，防金屬雜質破壞泵、閥，保證循環清洗中基質清潔度不影響使用效果，濾網為活動式，可方便拆卸清理。
◇ 排風系統：
為防止設備噴射區的槽液蒸汽擴散到車間腐蝕設備或工件，在噴淋通道頂部設置有保護裝置，用一臺冷凝氣霧處理裝置處理蒸汽，處理率達75%，產生的冷凝水按工藝要求排放至冷凝水管路集中排放。氣霧處理裝置原理：蒸汽源從通風口自下而上的通過緩沖介質凝聚成水滴，形成冷凝水，冷凝水垂直回流到槽內，氣流經除霧后由風機排出，如排空氣體不進行處理，排出的風口會有蒸汽或水汽。
◇ 供水管路：
由不銹鋼管道及閥門組成，在每個槽體上方設有閥門，人工補水。
◇其它：
設備所有金屬聯結件配件采用不銹鋼材質；
2.2、主要技術參數
序號 | 項目 | 技術參數 | 備注 |
1 | 長度 | 3000mm |
|
2 | 寬度 | 2500mm |
|
3 | 高度 | 2500mm |
|
4 | 排氣量 | 2820m3/h |
|
5 | 冷凝功率 | 3.56KW |
|
6 | K系列減速器 | KF47-Y1.1-4P-39.61-M1 |
|
7 | 變頻器 | 1.5KW |
|
6 | 熱源 | 蒸汽管道加熱 |
|
7 | 噴淋清洗
| 槽體 | 2500×1300×700mm |
|
噴淋泵 | KQWH50-125 12.5m3/h×20m×2960r/min×1.5KW |
|
副水箱 | 1000×700×700mm |
|
換熱器 | 蒸汽管道加熱 |
|
循環管路 | DN50 |
|
油水分離器 | 0.75kw |
|
8 |
| 袋式過濾器 | 20T/H |
|
9 | 總功率 | ≤10kw |
|
三：螺旋輸送系統

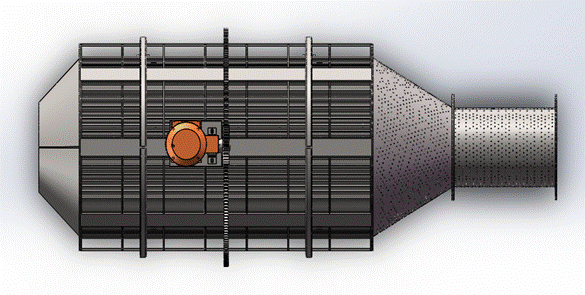

輸送選用一臺螺旋鉸鏈滾筒，整體框架采用不銹鋼型材拼接而成，整體剛性好，外形美觀，結構輕巧。運行輸送機構采用減速機、制動電機及變頻器調速,通過螺旋鉸鏈旋轉輸送工作。裝置采用電磁制動電機、蝸輪減速機直接驅動滾筒主動輪。主從動輪均采用不銹鋼齒輪。水平、輸送電機均采用變頻調速，可以做到輸送平穩及啟動到位平緩，再輔以電磁制動。導線導入裝置采用引進線方式，所有發訊元件采用無觸點接近開關，定位精度高，機械失誤頻率低。在行車頂部設有冷凝裝置，改善工作環境。
技術參數：
輸送速度： 0~5m/min（變頻調速）
四：電器控制系統
1、控制系統
包括控制箱、控制柜、電纜、電纜橋架、穿線管等。
2、制作方式及電控箱配置
整廠設備采用與控制系統相結合，本著安全實用操作方便，布局美觀等原則。
3、制作規范及主要元器件產地
● 電控箱： 若干
● 所有電器采用過載、短路保護強、若電分開布置。
● 電控系統的電機主回路采用傳統的斷路器、接觸器、熱繼電器，具有短路過載及缺相保護功能。
● 系統內設：工藝流程、參數設置、輸送鏈控制、各種泵體啟動控制等其他功能。
● 電器柜面板采用SS-1mm冷板制作，標志清晰、表面整齊、豪華美觀，內部布局合理，排列整齊。便于觀察和操作，元器件均采用名優產品，節能、性優、易購。柜門把手配有鎖具，各種控制按鈕、轉換開關、儀表指示燈等標牌。
五、質量保證
（1）乙方保證所供貨物是全新的、未使用過并符合甲方所規定的技術要求。
（2）乙方保證所供貨物所采購的配件和元器件是正規廠商提供的合格產品，符合設計和使用要求。
（3）乙方保證在合同簽訂之日起5天內提供設備整體布置及地基圖
（4）乙方所供貨物在正常使用、保養條件下，承諾質量保證期為貨物最終驗收交付之日起12個月。在質量保證期內，由于乙方設計、工藝和材料及配件選取方面的缺陷而發生的設備故障，乙方負責保修，所需費用由乙方承擔。
（5）貨物到達甲方后，由于甲方保管不善而造成的質量問題或超出保修期，乙方負責維修，有關費用由甲方承擔。
六、售后服務承諾
（1）乙方在交付所供貨物時，隨機提供產品使用說明書、合格證。包括設備總圖、電氣原理圖、操作使用說明和保養維修注意事項及設備正常運行所需易損件、備件清單等資料。
（2）乙方在所供貨物質保期內，向甲方免費提供質量保證的維修服務。
（3）乙方負責長期按出廠價提供所供貨物所需的維修配件和必要的技術服務。
（4）乙方負責長期提供所供貨物的維修服務，包括因甲方使用、保養不當而產生的故障維修和質保期滿后的常規維修服務，所需費用另行商定。
（5）乙方在接到甲方的故障維修通知（電話或者傳真）后，負責響應時間在6小時內，12小時內派專員到甲方現場進行處理。
七、施工組織
1、合同生效15天內，將安裝前的詳細要求及安裝基礎資料圖提供給買方。
2、訂單下發后，所有設備材料30日歷天內運輸?shù)桨惭b現場并交付使用。
3、結構件材料和配套件按工程進度計劃采購到位。
4、制定施工安排，按設備不同結構和工種設置施工小組，按施工進度計劃實施工。
5、根據設計圖部分結構件在工廠內制作完畢，部分結構件在現場制作，最終部件運至現場進行組裝。
八、其它項目（包裝、運輸、安裝調試）
1、包裝、運輸
設備包裝堅固，并能防腐、防銹、防震、便于吊裝，適用于內陸運輸。因運輸原因而引起的設備銹蝕、破損等，由賣方自行更換。
2、安裝調試、培訓及驗收
我方將在設備安裝后負責對買方人員技術培訓。培訓內容包括設備的機械、電氣控制、維修、保養、操作等基本原理，并保證培訓人員有獨立的操作能力。
安裝調試：設備到貨后，我方將按買方通知的日期，派經驗豐富的專家到買方工廠負責安裝、調試、直至設備進入正常的工作狀態。
九、報價
附件報價單
